1)接地線應使用多股軟銅線編織制成，截面積不得小于25mm2，并且是三相連接在一起的。
2)接地線的接地端應使用金屬棒做臨時接地(見圖9-1)，金屬棒的直徑應不小于10mm，金屬棒打入地下的深度應不小于0. 6m。如利用鐵塔接地時，允許每相個別接地，但鐵塔與接地連接部分應清除油漆，接觸應良好。
掛接地線示意圖
圖9-1 掛接地線示意圖
1-已停電線路2-各相接地線3-三相接地線短路點4-臨時接地用金屬棒
2．掛接地線和拆接地線的步驟
掛接地線時，先接好接地端，然后再接導線端，接地線連接要可靠，不準纏繞。注意：若在同一桿塔的低壓線和高壓線均需接地時，則應先接低壓線，后接高壓線；若同桿塔的兩層高壓線均需接地時，應先接下層，后接上層。
拆接地線的順序則與上述相反。

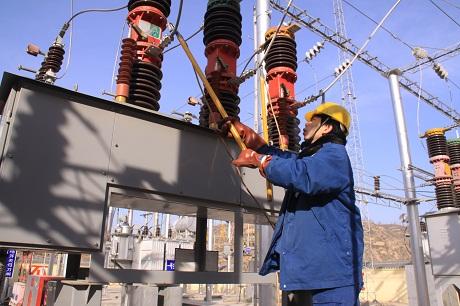

掛、拆接地線時，應有專人監護，且工作人員應使用絕緣棒或絕緣手套，人體不得觸碰地線。
