為達到長輸管道標識完整、清晰，堅固耐用，方便管理，防止第三方破壞和標準化的要求，制定本油氣管道線路標識選用圖。
管道地面標識的設計，包括里程樁/陰保測試樁、標志樁(轉角樁)樁、警示牌、加密樁/通信標石，以及路面標識牌、截斷閥室標識牌等樁牌的樣式設計，，并對設置原則、設置位置、文字標注一并作出要求。
主要標準和依據如下：
⑴ 《中華人民共和國石油天然氣管道保護法》 2010年10月1日起施行
⑵ 《管道干線標記設置技術規定》SY/T 6064 – 2011
⑶ 《埋地鋼質管道陰極保護技術規范》GB/T 21448-2008
⑷ 《管道公眾警示程序》SY/T6713-2008

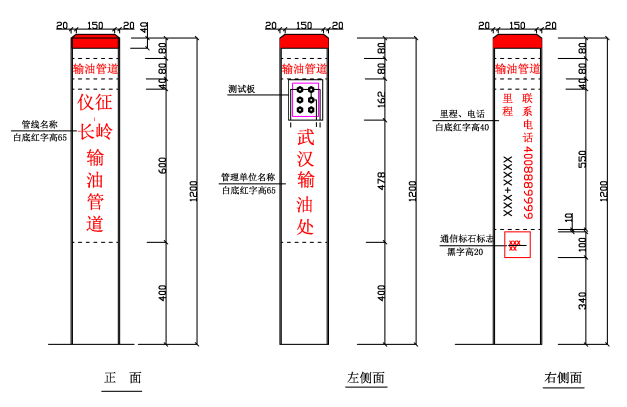

油氣管道地面標識-里程樁
里程樁用于標記輸油管道的走向、里程。測試樁用于監測和測試管道陰極保護參數的地面標識。一般將里程樁與測試樁合并設置，以下統稱里程樁。
里程樁有兩類，一是混凝土樁，二是復合材料（樹脂+高強度玻璃纖維）樁。
2.2 設置原則
⑴ 里程樁應自首站0km起每1km設置1個。因地面限制無法設置的，可隔樁設置，編號順延。
⑵ 里程樁設置在管道中線正上方。
⑶ 在滿足可視性和通視性需求及易于長期保留的前提下，除轉角樁外，可沿管道方向適當調整間距，兼做里程樁的陰極保護測試樁調整間距不應大于50m。
⑷ 管道穿跨越鐵路、公路、河流及其它管道交叉時,在100m范圍內無里程樁（兼作測試樁）時，應增設測試樁。
⑸ 除轉角樁外，多個管道樁體需要在同一地點設置時，應合并設置，按如下順序優先設置，依次為里程樁、測試樁、標志樁。
⑹ 樁體宜設置在路邊、田埂、堤壩等空曠荒地處，減少對土地使用和農耕機械作業的影響。
2.3 文字標識
里程樁可標注輸送介質、管道名稱、管道里程、管理單位、聯系電話、測試樁類型（電流測試樁或電位測試樁）。（本文字標識說明為樁面文字標注的補充，文字標注應征求管道運行管理部門意見）
僅作為測試樁的，可標注輸送介質、管道名稱、鋼管外徑、測試樁類型、穿越防腐層、管理單位、聯系電話。

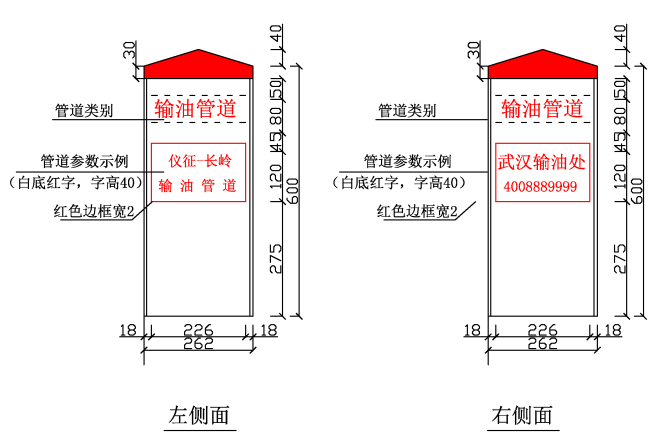

油氣管道地面標識-標志樁
用于標記埋地管道的轉向、管道與地面工程（地下隱蔽物）交叉、管理單位交界、管道結構變化（管徑、壁厚、防護層）、管道附屬設施的地面標記。包括穿（跨）越樁（河流、公路、鐵路、隧道）、交叉樁（管道交叉、光纜交叉、電力電纜交叉）、分界樁、設施樁等。
設置原則
⑴轉角樁位置不可隨意移動。當無法設置轉角樁時，如位于池塘中間時，應在進出池塘附近管道正上方分別設置一個轉角樁，并均在頂部標明走向指向應設轉角樁的位置和距此樁的距離。
⑵埋地管道與其它地下構筑物（如電纜、光纜、其它管道等）交叉，交叉樁應設置在交叉點正上方。
⑶標識固定墩、埋地絕緣接頭及其它附屬設施，設施樁應設置在所標識物體的正上方。
⑷在不同管理單位之間設置界樁。
⑸樁體宜設置在路邊、田埂、堤壩等空曠荒地處，減少對土地使用和農耕機械作業的影響。
⑹管道穿越鐵路時，應在鐵路一側設置穿越樁（另一側設警示牌）。穿越樁設置在鐵路用地邊界線外2m處管道中心線的正上方。
⑺當管道穿跨越公路時，應按下列要求設置穿越樁：
● 管道穿越高速公路、一級、二級公路及穿越長度大于40m（含40m）的三級、四級公路時，應在公路一側設置穿越樁（另一側設警示牌）。設置位置為公路排水溝邊緣以外1m處或高速公路圍欄以外。
● 管道穿越三級、四級公路時，應在公路一側設置穿越樁（未設警示牌時）。設置位置為管道上游的公路排水溝外邊緣以外1m處，無邊溝時，設置在距路邊緣2m處。
⑻ 當管道穿越河流、渠道時，按下列要求設置穿越樁：
●管道穿越河流、渠道長度大于40m（含40m）時，應在其一側設置穿越樁（另一側堤上設警示牌）。設置位置在河流、渠道堤壩坡腳處或距岸邊3m-10m處的穩定位置；
●管道穿越河流、渠道長度小于40m時，應至少在其一側設置穿越樁（未設警示牌時）。設置位置在管道上游的河流、渠道堤壩坡腳處或距岸邊3m-10m處的穩定位置。
3.3 文字標識
標志樁應準確體現設置處的信息，具體應包括輸送介質、標志名稱（如鐵路穿越，鋼制彎管等）、標注內容、管理單位、聯系電話。

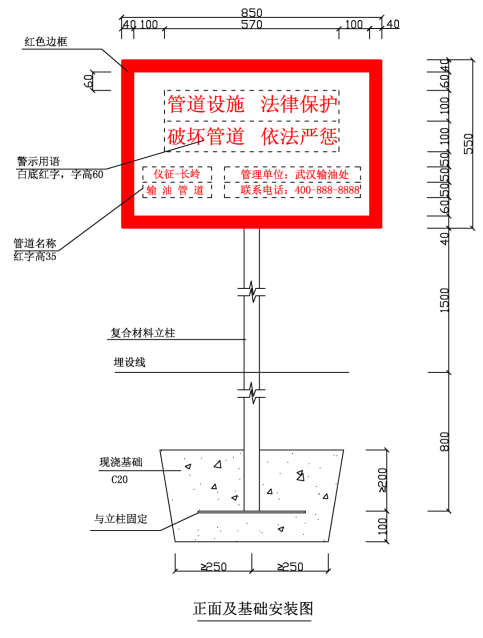

油氣管道地面標識-警示牌
用于標記高風險地區或高后果區管道安全防范事項的地面警示標識。警示牌采用復合材料（樹脂+高強度玻璃纖維）成品樁。
1.警示牌牌面及立柱采用樹脂+高強度玻璃纖維復合材料，牌面與立柱的結合采用直接固化一體成型。2.安裝采用C20混凝土現澆基礎直埋，基礎底部應置于均勻密實的土層之中，地基承載力不低于80kPa。
設置原則
⑴ 警示牌應設置在管道穿越大中型河流、公路、鐵路、隧道、臨近水庫及泄洪區、水渠、人口密集區、自然與地質災害頻發區、采空區、第三方施工活動頻繁區等地段。
⑵ 管道跨越鐵路、公路、河流處，在其中一側設置警示牌。
⑶ 管道穿越通航河流時，應與航運部門協商，在兩岸大堤均設置“禁止拋錨”的警示牌。
⑷ 警示牌的正面應面向應處于最易被看到的地方，如警示牌應面向與之有關的人最易看見的地方，如禁止拋錨牌應面向河流，公路邊警示牌面向公路。
4.3 文字標識
⑴ 警示牌均標注管道名稱，警示用語、管理單位和聯系電話。
⑵ 正面可根據《中華人民共和國石油天然氣管道保護法》等相關規定并結合現場實際環境，確定警示用語。
⑶ 設置的同類標記形式與內容應保持一致。設置在少數民族地區的警示牌，其標記內容應增加該民族文字的警示用語。
⑷ 常用警示用語示例
①穿越河流警示用語：管道上下游各500m范圍內禁止拋錨、拖錨、挖砂、挖泥、采石、水下爆破。
②穿越公路警示用語：高壓輸油管道，5m范圍內禁止動土！禁止種植深根植物，堆放重物，禁止使用機械挖掘！施工前請聯系業主。
③穿越鐵路警示用語：高壓輸油管道，管道5m范圍內禁止動土！禁止使用機械挖掘！施工前請聯系業主。
④穿越人口密集區警示用語，可根據情況選用以下內容：
高壓輸油管道，危險！管道5m范圍內禁止動土，禁止挖塘、修渠、修曬場、建溫室、家畜棚、建房等。禁止使用機械挖掘，施工前請聯系業主。
⑤隧道口警示用語：根據《中華人民共和國管道保護法》第三十二條規定：在管道專用隧道中心線兩側個一千米范圍內，禁止采石、采礦、爆破。
⑥水源保護地、湖泊、水庫等警示用語：管道5m范圍內禁止動土！禁止使用機械挖掘！施工前請聯系業主。
⑦采礦區警示用語：《中華人民共和國管道保護法》規定：管道200m范圍內采礦、爆破、工程鉆探等必須經批準方可實施。
油氣管道地面標識-加密樁/通信標石
加密樁和通信標石，地面高度為600mm。材質宜采用復合材料（樹脂+高強度玻璃纖維）。
1.尺寸以毫米計。2. 加密樁/標石斷面為方形，側面白色，頂部紅色。3. 加密樁/標石由專業廠家采用復合材料（樹脂+高強度玻璃纖維）制作。4. 加密樁/標石安裝方式為直埋，標石周圍0.2m范圍內現澆C15混凝土穩定。
5.2 設置原則
與線路同溝敷設時，線路加密樁與通信標石合用，其標識為圖5-1和圖5-2；當光纜單獨設置時，其標識見圖5-3和圖5-4。
線路加密樁設置間距在城區、高風險、高后果區不大于50米，野外不大于100米，在野外植被茂密處可增加地面高度。
加密樁設置在管道正上方，通信標石設置在光纜的正上方。
5.3 文字標識
⑴ 加密樁/通信標識均標注輸送介質、管道名稱、警示用語、管理單位和聯系電話。
⑵ 設置的同類標記形式與內容應保持一致。設置在少數民族地區的警示牌，其標記內容應增加該民族文字的警示用語。
油氣管道地面標識-警示地磚

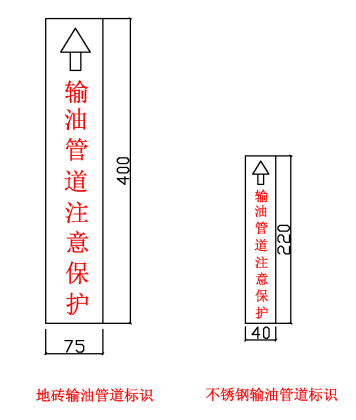

城區內道路上（機動車或人行道）管道標志樁加密會影響道路功能，可采用地磚或不銹鋼標牌的形式進行標識。
1) 在城區不能安裝警示樁的地方安裝警示地磚，地磚厚160mm，用350#砼制作。地磚上箭頭方向為管道內油流方向。安裝時，將城區水泥地面用切割機切出略大于地磚大小的淺坑，坑深為地磚厚度加10mm-15mm，安裝間距30 ~ 50m一塊，安裝時用水泥砂漿固定。
2) 不銹鋼標牌厚3mm，采用不銹鋼制作。安裝方法同地磚。
